Das RM47 Tourbillon und die Zeit der Samurai

Kunst und Spiritualität verbinden – die Philosophie von Richard Mille für sein neues Meisterwerk als ästhetische Hommage an die japanische Kultur. Das Richard Mille RM 47 Tourbillon als Ergebnis intensiver Planungen und fast vierjähriger Gestaltungsarbeit.

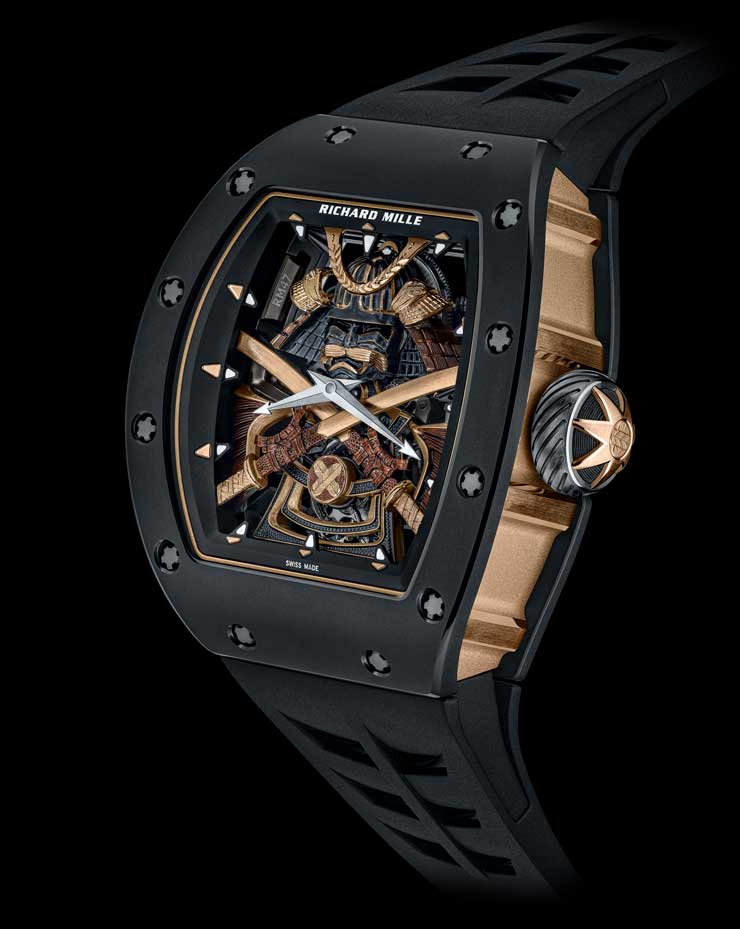

Beim RM47 Tourbillon handelt sich um einen kunstvoll gefertigten Zeitmesser mit einem extrem kompakten Kaliber. Es wurde eigens entwickelt, um Platz für eine stilisierte, von Hand gefertigte Samurai-Rüstung zu schaffen.

Das Modell entstand aus einem freundschaftlichen Gespräch zwischen Richard Mille und dem zweifachen Formel-1-Weltmeister und Markenpartner Fernando Alonso, einem passionierten Liebhaber der traditionellen japanischen Kunst und der Samurai-Prinzipien.

740.RM47 Tourbillon — Fernando Alonso, passionierter Liebhaber traditioneller japanischer Kunst und der Samurai-Prinzipien.

Das neue Modell reiht sich in die prestigeträchtige Linie der „dekorierten“ Uhren ein, die typisch für die Marke sind. Die vom Graveur Pierre-Alain Lozeron vollständig von Hand gefertigte und von seiner Frau Valérie Lozeron bemalte Samurai-Rüstung setzt die verschiedenen Aspekte der traditionellen japanischen Kultur in Szene.

Die Rüstung erinnert an buschido, den Ehrenkodex der Samurai, dessen Werte in der japanischen Gesellschaft noch immer verbreitet sind. Sie wird mit 3N-Gelbgold zum Leben erweckt und erinnert damit an das Blattgold, mit dem im alten Japan die schönsten Schreine des Landes sowie verschiedene Werke der traditionellen Handwerkskunst verziert wurden.

Viele Details verweisen auf den Asano-Clan, eine Familie, die für den Geist des buschido steht. Das Oberhaupt des Familienbesitzes im 18. Jahrhundert, Asano Naganori, war auch der Herr der 47 Ronin, die seinen Tod rächten, bevor sie ihm ins Jenseits folgten. Ihr Kamon, das Wappen des Clans – jeder Samurai-Clan besitzt eines – ist auf dem Tourbillon bei sechs Uhr verewigt. Dieses Emblem – zwei gekreuzte Falkenfedern, die die Stärke im Krieg und die Autorität des Herrschers zum Ausdruck bringen – findet sich auch fein graviert auf dem Helm der Krieger wieder.

Die aus Titan, Carbon TPT® und poliertem 3N-Gelbgold gefertigte Krone ziert das Motiv eines japanischen Ahornblatts, Symbol der Jahreszeiten sowie der Anmut, Schönheit und Kürze des Lebens. Unten schließlich sind zwei Schwerter in ihren Scheiden zu sehen, deren Klingen nach oben weisen; bereit, um im Falle einer Gefahr schnell gezogen zu werden.

Dieses Dekor, gleichermaßen Skulptur wie Gravur, erforderte Geduld, Akribie, Geschicklichkeit und Leidenschaft. „Zwischen Schwert und Meißel, zwischen der Schneide der Klinge und den Kerben, die von der Präzision der Gravurtechnik definiert werden, gibt es viele Parallelen, die an die Ähnlichkeiten zwischen den Qualitäten dieser Krieger und denen, die unser Kunsthandwerk verlangt, erinnern“, erklärt Pierre-Alain Lozeron.

Insgesamt werden ganze 16 Stunden für die Gravur und 9 Stunden für die Bemalung benötigt – mehr als ein Tag – um die 11 Komponenten zu fertigen, aus denen der Samurai besteht, der auf der Vorder- und Rückseite perfekt in das Uhrwerk der RM 47 Tourbillon integriert ist.

Wie ein Wächter bietet die Rüstung dem Handaufzugskaliber RM 47 mit Stunden- und Minutenanzeige wertvollen Schutz.

Um die optimale Funktion des Uhrwerks zu gewährleisten, sind die Platine und die skelettierten Brücken aus Grade-5-Titan gefertigt, einer biokompatiblen Legierung, die häufig in der Luft- und Raumfahrtindustrie verwendet wird, und mit schwarzer PVD-Beschichtung versehen. Diese Kombination bietet eine hohe Korrosionsbeständigkeit, bemerkenswerte Steifigkeit und perfekt ebene Oberflächen. Uhrwerk, Gehäuse und Dekor der RM 47 zeugen von einem Designansatz, der harmonische und effiziente Integration verschiedener Elemente gewährleistet.

Das tonneauförmige Gehäuse besteht aus drei Teilen: einem Gehäusemittelteil aus 3N-Gelbgold sowie einer Lünette und einem Gehäuseboden aus schwarzer TZP-Keramik. Mit ihrer außergewöhnlichen Optik erinnern die 75 RM 47 Tourbillon-Uhren nicht nur an die Spiritualität und die Werte des buschido-Kodex, sie verkörpern auch ein entschlossenes Streben nach Perfektion und den Respekt vor der Tradition.

Die technischen Features des RM47 Tourbillon – Zeit der Samurai

Gehäuse: Für die Lünette und den Gehäuseboden der RM 47 wurde schwarze TZP-Keramik gewählt. Dieses Material mit geringer Dichte (6 g/cm3) ist äußerst kratzfest und hat einen niedrigen Wärmeleitkoeffizienten. TZP besteht zu 95 % aus Yttrium-stabilisiertem Zirkonium und weist eine ausgeprägte Körnung auf, die für ein perfektes Finish sorgt.
Ein langwieriger und schwieriger Bearbeitungs- und Schleifprozess mit Diamantwerkzeugen ist erforderlich, um die komplexen Formen der Lünette und des Gehäusebodens herzustellen, die abschließend mit einer matten Oberfläche versehen werden.
Das Gehäusemittelteil ist aus 18 K 3N-gold gefertigt. Das dreiteilige Gehäuse ist dank zwei Nitril-O-Ring-Dichtungen wasserdicht. Es wird mit 20 Spline-Schrauben aus Grade-5-Titan und abriebfesten Unterlegscheiben aus Edelstahl montiert.
Gehäusegröße: 42,70 x 16,25 x 50,00 mm
Krone mit Drehmomentbegrenzung: Dieses Sicherheitssystem verhindert ein versehentliches Überdrehen beim Aufziehen der Uhr, was die Aufzugswelle beschädigen oder extremen Druck auf die Zugfeder ausüben kann.
Glas: Lünettenseite aus Saphir (1.800 Vickers) mit Antireflexbeschichtung (beidseitig). Höhe: 1,50 mm.
Gehäuseboden aus Saphir mit Antireflexbeschichtung (beidseitig). Höhe: 1,20 mm in der Mitte; 2,04 mm am Rand.
Uhrwerk: Kaliber RM47, Handaufzugswerk mit Tourbillon, Stunden und Minuten. Gangreserve 72 Stunden (±10%)
Die Platine und die Brücken sind aus Grade-5-Titan gefertigt. Diese biokompatible, äußerst korrosionsfeste und bemerkenswert steife Legierung ermöglicht ein optimales Funktionieren des Räderwerks. Die Legierung besteht aus 90 % Grade-5-Titan, 6 % Aluminium und 4 % Vanadium. Diese Verbindung steigert die mechanischen Eigenschaften des Materials, weshalb sie häufig in Luft- und Raumfahrt sowie in der Automobilindustrie zum Einsatz kommt. Die Verwendung von feingestrahltem Grade-5-Titan mit grauer PVD-Beschichtung verleiht der gesamten Konstruktion große Stabilität und absolut ebene Oberflächen.
Die skelettierte Platine und die Brücken wurden intensiven und umfassenden Validierungstests unterzogen, um ihre Widerstandsfähigkeit zu optimieren.
Die Samurai-Rüstung aus 3N-Gold
Die Samurai-Rüstung, die das Kaliber RM47 schützt, besteht aus 3N-gold und ist vollständig von Hand graviert. Für eine möglichst realistische Anmutung der Rüstung wurden 20 Stichel eigens angefertigt, mit deren Hilfe jedes einzelne Modell 16 Stunden lang minutiös bearbeitet und anschließend 9 Stunden von Hand bemalt wird. Ohne Eigenschaften wie Geduld, Erfahrung und Fingerfertigkeit ließe sich diese Kreation von Pierre-Alain Lozeron nicht umsetzen.
Frei schwingende Unruh mit variablem Trägheitsmoment
Diese Art der Unruh bietet bei Stößen sowie beim Zusammensetzen und Zerlegen des Werks mehr Verlässlichkeit und erhöht so langfristig die Ganggenauigkeit. Auf den Rückerzeiger wurde zugunsten von vier Stellschrauben verzichtet, die eine noch präzisere und wiederholte Regulierung ermöglichen.
Schnell drehendes Federhaus (6 Stunden pro Umdrehung statt 7,5 Stunden)
Diese Art von Federhaus bietet folgende Vorteile: Das Phänomen des zeitweisen Aneinanderhaftens der Federklingen wird erheblich verringert und somit die Leistung erhöht, und ein ausgezeichneter Deltawert der Zugfeder-Spannungskurve mit einem idealen Verhältnis von Leistungskraft und Gleichmäßigkeit.
Federhaus-Sperrkegel mit progressivem Rückfall
Diese Vorrichtung sorgt für einen erheblich effizienteren Aufzug der Uhr (um etwa 20 %), insbesondere zu Beginn des Vorgangs. Sie dient auch der gleichmäßigen Verteilung der Zugfederspannung.
Federhauszahnung und Kleinbodenradtrieb mit zentralem Evolventenprofil
Das zentrale Evolventenprofil der Zahnung von Federhaus und Trieb gewährleistet einen optimalen Eingriffswinkel von 20°. Dies sorgt für eine effiziente Drehbewegung und gleich etwaige Abweichungen im Ablauf des Räderwerks aus. So wird eine exzellente Übertragung des Kraftmoments mit deutlich verbesserten Gangergebnissen gewährleistet.
Spline-Schrauben aus Grade-5-Titan für Brücken und Gehäuse
Dies ermöglicht eine bessere Kontrolle des Drehmoments, das beim Anziehen der Schrauben auf sie einwirkt. Sie bleiben so unbeeinflusst von manuellen Eingriffen beim Zusammensetzen oder Zerlegen des Werks und zeigen wenig Alterungserscheinungen.
Sonstige Eigenschaften:
- – Abmessungen Uhrwerk: 32,80 x 30,90 mm, Höhe: 6,80 mm
- – Durchmesser Tourbillon: 10,90 mm
- – Durchmesser Unruh: 9,12 mm
- – Steine: 19
- – Unruh: Glucydur®, 2 Arme, 4 Stellschrauben, Trägheitsmoment 11,50 mg•cm2, Hebungswinkel 53°
- – Frequenz: 21.600 a/h (3 Hz)
- – Spiralfeder: elinvar by Nivarox®
- – Stoßsicherung: KIF ELASTOR KE 160 B28
- – Federwelle: aus nickelfreiem Chronifer® (DIN x 46 Cr 13 + S) mit folgenden Eigenschaften: rostfrei — antimagnetisch — zum Anlassen geeignet
Finissage
Uhrwerk: Handpolierte Abschrägungen, feingestrahlte Ausschnitte, Außenflächen poliert bzw. mit Streifenschliff versehen, Samurai-Rüstung aus 3N-gold, von Hand graviert, dekoriert und bemalt
Stahlteile: Feingestrahlte Oberflächen, satinierte Oberflächen, handpolierte Abschrägungen, handgeschliffene Oberseiten, mattierte Striche auf der Unterseite. Von Hand gezogene Längsstriche an den Seiten, polierte Abdeckungen
Profildrehen: Geläppte und polierte Spitzen, rollierte Zapfen
Räder: Konkave Abschrägungen mit Diamantwerkzeug, kreisgeschliffene Seiten, rhodiniert (vor dem Schneiden der Zähne), minimale Korrektur der Räder zum Erhalt von Geometrie und Leistungsfähigkeit.
