Ferdinand Berthoud Chronomètre FB RSM

Ferdinand Berthoud hatte sein Leben der Forschung und der Weitergabe seines Wissens verschrieben – einerseits durch die Publikation umfassender Fachliteratur, andererseits durch die Ausbildung von Lehrlingen. Der Zeitmesser Chronomètre FB RSM folgt dieser Tradition, indem seine Entstehung einem jungen Uhrmacher der Ecole Supérieure des Kantons Neuenburg ermöglichte, sich im Rahmen seiner Diplomarbeit an der Entwicklung des Uhrwerks zu beteiligen.

Als historische Inspirationsquelle diente der historische Marinechronometer N°8

Der Chronomètre FB RSM findet sich heute an der Kreuzung zweier Wege wieder, die bereits von Ferdinand Berthoud beschritten worden waren: zwischen Forschung und Weitergabe von Wissen, zwischen Präzision und Innovation. Sein Konzept ist inspiriert vom Marinechronometer N°8, auch H.M.8 genannt.

Dabei handelt es sich um einen einzigartigen Zeitmesser. Die im Jahr 1768 entstandene Uhr besitzt ein Regulatorzifferblatt. Das bedeutet, dass die Anzeigen von Stunde, Minute und Sekunde nicht koaxial sind.

Diese Art der Anzeige erleichterte das Ablesen der Zeit und erlaubte so eine präzisere Bestimmung der für die Navigation auf See benötigten Daten, worin auch der Zweck dieser Art Zeitmesser lag.

Die Stunden werden auf einer Scheibe bei 2h angezeigt. Ebenso befinden sich die Minuten nicht im Zentrum, sondern auf einem Zähler bei 12h. Über das Ensemble regiert der Sekundenzeiger: er hat seinen Ursprung im Zentrum und bewegt sich in Sekundensprüngen (nach dem Prinzip der “Seconde Morte“).

Angetrieben wird das Ganze durch ein vertikal angeordnetes Uhrwerk (dessen Bauweise auf Säulen beruht), das durch eine thermokompensierte Spiralfeder und eine mit Gewichten versehene Unruh reguliert wird.

Das Kaliber FB-T.FC-RSM baut auf eine Architektur mit Säulen, bei der die umgekehrte und einseitige Lagerung von Federhaus und Schnecke patentiert ist.

Der Mechanismus mit Kette und Schnecke orientiert sich an demjenigen der Marinechronometer von Ferdinand Berthoud. Er stellt die Energieversorgung des Tourbillons mit patentierter direkter Sekunde dank konstanter Kraft sicher.

Diese Konstruktion ermöglicht eine Verringerung der Bauhöhe des Werks, das mit 9,89 mm in seiner Kategorie als sehr flach gelten darf, trotz der Regulatoranzeige und der Integration eines Mechanismus für die unabhängige springende Sekunde.

Eine exklusive, in der Lehrzeit vollendete Komplikation

Dank seiner Anzeige und seiner Funktion überträgt der Chronomètre FB RSM den Begriff des “Regulators” ins Heute. Die Stunden lassen sich an einer rotierenden Scheibe bei 2h ablesen, die Minuten wiederum werden durch einen facettierten und skelettierten Zeiger auf einem Zähler bei 12h angezeigt.

Doch der Sekundenzeiger, als Sinnbild der Präzision, nimmt die zentrale Position auf dem Zifferblatt ein. Deshalb trägt die Bezeichnung des Kalibers den Zusatz “SM”, für “Seconde Morte”. Außerdem verfügt das Werk über eine Unruhbremse, die es erlaubt, das Tourbillon zu stoppen und so die Uhrzeit sekundengenau einzustellen.

Ganz im Sinne von Ferdinand Berthoud wurde diese Komplikation gemeinsam mit einem jungen Lehrling erarbeitet, der ihr seine Abschlussarbeit des Studiums widmete: so flossen in seine Arbeit die Geschichte der springenden Sekunde, die Patentnachforschungen sowie die Entwicklung der Komplikation ein, die in dem Tourbillon mit konstanter Kraft Platz finden musste. Die Chronométrie Ferdinand Berthoud gab vor, dass die zusätzliche Komplikation die Abmessungen des existierenden Kalibers nicht verändere und dass die durch die COSC bescheinigten chronometrischen Leistungen erhalten bleiben.

Springende Sekunde und Unruhstopp: Herausforderungen für den Uhrenbau

Die Konstruktion einer springenden Sekunde stellt für jeden Zeitmesser, der ein Chronometerzertifikat erhalten soll, eine Herausforderung dar. Einen zentralen Sekundenzeiger im Sekundentakt anzuhalten und wieder zu beschleunigen, beinhaltet drei Etappen: das betreffende Räderwerk stoppen, die Energie, welche das übrige Werk während dieser Pause freigibt, speichern, und schließlich den Zeiger am Ende der Sekunde beschleunigen.

Die Essenz eines Kalibers mit konstanter Kraft besteht in der Gleichförmigkeit seines Drehmoments. Dessen Energiefluss 60-mal in der Minute zu unterbrechen, ohne dabei dessen Linearität zu opfern, ist eine technische Meisterleistung. Aus diesem Grund gibt es kaum Uhren mit springender Sekunde, die von der COSC zertifiziert werden. Der Chronomètre FB RSM besitzt dieses Zertifikat und darf somit – wie die Marinechronometer des großen Meisters – als wahrhafter Zeitmesser bezeichnet werden.

Das Zifferblatt in 18 Karat Gold ist handgraviert und trägt die Bezeichnung “N° 8” wie der originale Marinechronometer N° 8, die Inspirationsquelle des Modells FB RSM. Der Mechanismus für die springende Sekunde ist darauf dank einer besonderen Öffnung in der symbolischen Form einer 8 bei der Position 9 Uhr sichtbar.

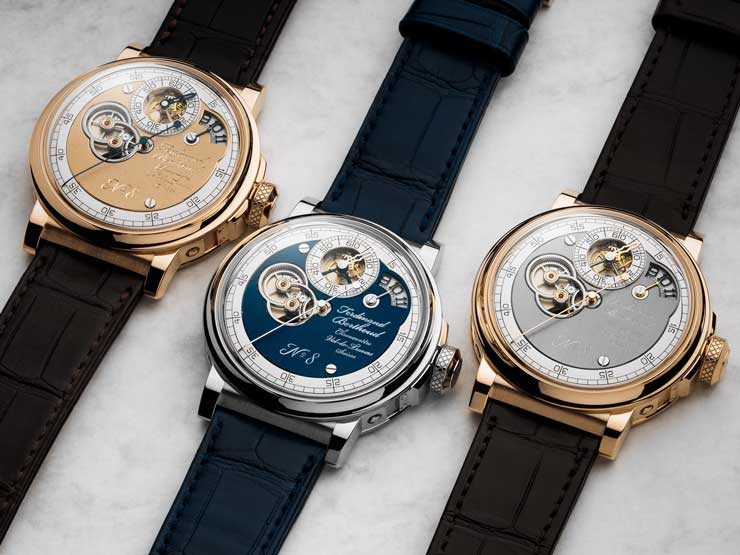

Von diesem Uhrwerk wird es nur zwanzig Exemplare geben, wobei der Sammler selbst die äußere Gestalt der Uhr wählen darf.

Er hat die Wahl zwischen einem runden und einem achteckigen Gehäuse. Das in 18 Karat Gold gefertigte Zifferblatt kann pur oder mit einer galvanischen Beschichtung gewählt werden, die seinen metallischen Charakter bewahrt. Die Anzeige der Gangreserve von 53 Stunden ist auf der Rückseite in der Nähe der drei wichtigsten Mechanismen des hängend gelagerten Werks FB-T.FC.RSM sichtbar: der Schnecke, des Federhauses und des patentierten Tourbillons mit direkter Sekunde.

REF. FB 2RsM.2

Gehäuse: Gehäuse in 18 Karat Roségold mit Fenster aus Saphirglas, Durchmesser 44 mm, Höhe 14,3 mm, wasserdicht bis 30 Meter, Durchmesser der Krone 9 mm

• Dynamometrische Krone (Entkupplungssystem) in 18 Karat Roségold
• Boden in 18 Karat Roségold mit entspiegeltem Saphirglas

Glas: Beidseitig entspiegeltes, erhabenes und bombiertes Saphirglas

Zifferblatt: Regulatorzifferblatt in 18 Karat Roségold, geöffnet, mattiert und handgraviert

• Anzeige der Stunden auf Saphirscheibe bei 2 Uhr
• Minutenzifferblatt bei 12 Uhr, geöffnet, mattiert und versilbert, mit schwarzen arabischen Ziffern
• Flacher Sekundenreif aus mattiertem und versilbertem Messing am Zifferblattrand
• Mechanismus der springenden Sekunde bei 9 Uhr sichtbar

Zeiger: Schwertförmiger Minutenzeiger in 18 Karat Gold, facettiert und skelettiert mit blauer CVD-Beschichtung

• Fixer Stundenzeiger in Stahl mit blauer CVD-Beschichtung
• Sekundenzeiger in Titan aus dem Zentrum mit blauer CVD-Beschichtung
• Pfeilförmiger Zeiger für Gangreserveanzeige auf der Rückseite des Werks, 18 Karat Gold mit blauer CVD-Beschichtung

Armband & Schließe: Rembordiertes und handgenähtes Alligatorlederband aus einem einzigen Stück Leder (125 x 70 mm, Schließe 20 mm) – Verschiedene Größen bei Bedarf erhältlich. Dornschließe in 18 Karat Roségold – Faltschließe bei Bedarf erhältlich.

REF. FB 2RsM.2-1

Gehäuse: 18 Karat Roségold mit Fenster aus Saphirglas, Durchmesser 44 mm, Höhe 14,30 mm, wasserdicht bis 30 Meter. Durchmesser der Krone 9 mm

• Dynamometrische Krone (Entkupplungssystem) in 18 Karat Roségold
• Boden in 18 Karat Roségold mit entspiegeltem Saphirglas
• Beidseitig entspiegeltes, erhabenes und bombiertes Saphirglas

Zifferblatt: Regulatorzifferblatt in 18 Karat Roségold, geöffnet, mattiert und handgraviert, schwarz rhodiniert

• Anzeige der Stunden auf Saphirscheibe bei 2 Uhr
• Minutenzifferblatt bei 12 Uhr, geöffnet, mattiert und versilbert, mit schwarzen arabischen Ziffern
• Flacher Sekundenreif aus mattiertem und versilbertem Messing am Zifferblattrand
• Mechanismus der springenden Sekunde bei 9 Uhr sichtbar

Zeiger: Schwertförmiger Minutenzeiger in 18 Karat Gold, facettiert und skelettiert

• Fixer Stundenzeiger in Stahl, vergoldet
• Sekundenzeiger in vergoldeter Bronze aus dem Zentrum
• Pfeilförmiger Zeiger für Gangreserveanzeige auf der Rückseite des Werks, 18 Karat Gold

Armband & Schließe: Rembordiertes und handgenähtes Alligatorlederband aus einem einzigen Stück Leder (125 x 70 mm, Schließe 20 mm) – Verschiedene Größen bei Bedarf erhältlich. Dornschließe in 18 Karat Roségold – Faltschließe bei Bedarf erhältlich

REF. FB 2RsM.1

Gehäuse: 18 Karat Weißgold mit Fenster aus Saphirglas, Durchmesser 44 mm, Höhe 14,3 mm, wasserdicht bis 30 Meter, Durchmesser der Krone 9 mm

• Dynamometrische Krone (Entkupplungssystem) in 18 Karat Weißgold
• Boden in 18 Karat Weißgold mit entspiegeltem Saphirglas
• Beidseitig entspiegeltes, erhabenes und bombiertes Saphirglas

Zifferblatt: Regulatorzifferblatt in 18 Karat Roségold, geöffnet, mattiert und handgraviert, blaue CVD-Beschichtung

• Anzeige der Stunden auf Saphirscheibe bei 2 Uhr
• Minutenzifferblatt bei 12 Uhr, geöffnet, mattiert und versilbert, mit schwarzen arabischen Ziffern
• Flacher Sekundenreif aus mattiertem und versilbertem Messing am Zifferblattrand
• Mechanismus der springenden Sekunde bei 9 Uhr sichtbar

Zeiger: Schwertförmiger Minutenzeiger in 18 Karat Gold, rhodiniert, facettiert und skelettiert

• Fixer Stundenzeiger in Stahl
• Sekundenzeiger in Titan aus dem Zentrum
• Pfeilförmiger Zeiger für Gangreserveanzeige auf der Rückseite des Werks, 18 Karat Gold mit blauer CVD-Beschichtung

Armband & Schließe: Rembordiertes und handgenähtes Alligatorlederband aus einem einzigen Stück Leder (125 x 70 mm, Schließe 20 mm) – Verschiedene Größen bei Bedarf erhältlich. Dornschließe in 18 Karat Weißgold – Faltschließe bei Bedarf erhältlich.

Die technischen Features des Uhrwerkes

Uhrwerk: Mechanisches Handuafzugs-Kaliber FB-T.FC.RSM, Durchmesser 37,30 mm, Höhe 9,89 mm, 15 ¾ Linien, 60 Rubine, Frequenz 21.600 A/H (3 Hz), Gangreserve 53 Stunden

Funktionen: Stunden auf Scheibe bei 2h, Minutenzeiger bei 12h, Springende Sekunde aus dem Zentrum, Sekundenstopp und Gangreserveanzeige

Tourbillon mit Kette und Schnecke (konstante Kraft), einseitig gelagerte Schnecke – Aufzugssystem mit Differenzial (PATENT), einseitig gelagertes Federhaus – Blockierung durch Malteserkreuz (PATENT)

• Regulatoranzeige
• Unabhängige springende Sekunde zifferblattseitig
• Gangreserveanzeige auf Rückseite des Werks
• Unruh mit variablem Drehmoment über 4 Masseschrauben aus vergoldetem Neusilber
• Spiralfeder mit Phillips-Endkurve, von Hand gefertigt (Stahl)
• Schweizer Ankerhemmung
• Durch Krone aktivierte Stoppsekunde
• Halbbrücken in Neusilber, auf stilisierten Säulchen aus poliertem Stahl montiert
• Handfinissierung nach höchsten Uhrmacherstandards
• Bauteile: 1169 (einschließlich Kette)
• Kette: 790 Bauteile
• Länge der Kette: 285 mm
• Halbbrücken: 18
• Säulchen: 6

Tourbillon

• Umdrehungen: 1 /Minute
• Bauteile: 67
• Tourbillonkäfig: Ø 16.55 mm (Titan)
• Tourbillonkäfig fixiert durch 3 Säulchen aus poliertem Titan
• Tourbillonkäfig ausgewuchtet durch 2 Gewichte aus 18 Karat Gold
• Unruhreif Ø 12 mm (Kupfer-Beryllium)

 Durch die COSC offiziell als Chronometer zertifiziert

Limitierung (unabhängig vom Gehäusetyp): 20 Uhrwerke

Die unverbindliche Preisempfehlung ist nur auf Anfrage bei Ferdinand Berthoud in Erfahrung zu bringen.
